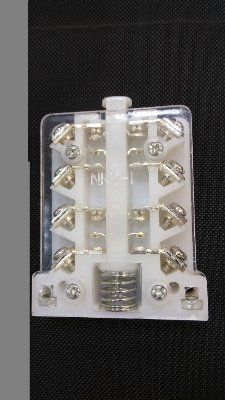

Блок контактов для ВК49 на 160 - 400A/1,14кВ 220-380В

Цена за шт.:

Описание и технические характеристики

2НО+2НЗ контакта.
На ВК49-250А и 400А устанавливается 2 блок контакта.
Контакты вспомогательной цепи в режиме нормальных коммутаций рассчитаны на напряжения от 6 до 220 В постоянного и от 6 до 380 В переменного тока частотой 50 Гц мощностью до 400 ВА и токи от 1 до 4 А. Режим работы продолжительный, прерывисто-продолжительный, повторно-кратковременный (АС-3, АС-4), кратковременный по ГОСТ 18311.
Контакторы выпускаются на номинальные токи 125, 160, 250, 400, 630, 1000 А с двумя или тремя замыкающими главными контактами на номинальное напряжение до 1140 В переменного тока на частоты 50 (60) Гц с включающими катушками, цепи управления 24, 50, 75, 110, 220 В постоянного тока и 127, 220, 380 В переменного тока с питанием через выпрямительный блок или блок форсировки. Контактор имеет два блока вспомогательных контактов — левый и правый с 1 «3» и 1 «Р» контактами. Контакты вспомогательной цепи в режиме нормальных коммутаций рассчитаны на напряжения от 6 до 220 В постоянного и от 6 до 380 В переменного тока частотой 50 Гц мощностью до 400 ВА и токи от 1 до 4 А. Режим работы продолжительный, прерывисто-продолжительный, повторно-кратковременный (АС-3, АС-4), кратковременный по ГОСТ 18311. Коммутационная износостойкость (вакуумной камеры), циклы ВО (включение-отключение):
в режиме АС-3 [600 (вкл./откл.)/час и ПВ=40%] — 2,0 х 10000000 циклов (вкл./откл.) при 1раб= 1н;
в режиме АС-4 [1200 (вкл./откл.)/час и ПВ=15%] — 0,5 х 10000000 циклов (вкл./откл.) при 1раб= 0,41н.
Механическая износостойкость (привод без вакуумной камеры):
контактор ВК49 125-160А при 1200 (вкл./откл.)/час и П=40% — 6,3 х 10000000 циклов (вкл./ откл.);
контактор ВК49 250А при 1200 (вкл./откл.)/час и ПВ=40% — 5,0 х 10000000 циклов (вкл./ откл.);
контактор ВК49 400-630А при 1200 (вкл./откл.)/час и ПВ=40% — 4,0 х 10000000 циклов (вкл./откл.).
Потребляемая мощность включающих катушек при 20°С для:
ВК49-125А — не более 45 Вт;
ВК49-160А — не более 50 Вт;
ВК49-250А — не более 65 Вт;
ВК49-400А — не более 100 Вт.
ВК49-630А — не более 145 Вт.
Способ крепления: при помощи винтов.
Степень защиты — IР00. Присоединение внешних проводников переднее.

 Вид: Контакторы   Принцип действия: электромагнитные   Конструкция: вакуумные   Серия: ВК   Вид схемы: нереверсивные   Количество полюсов: трехполюсные   Ток: 100А   Бренд: ЭМИ
